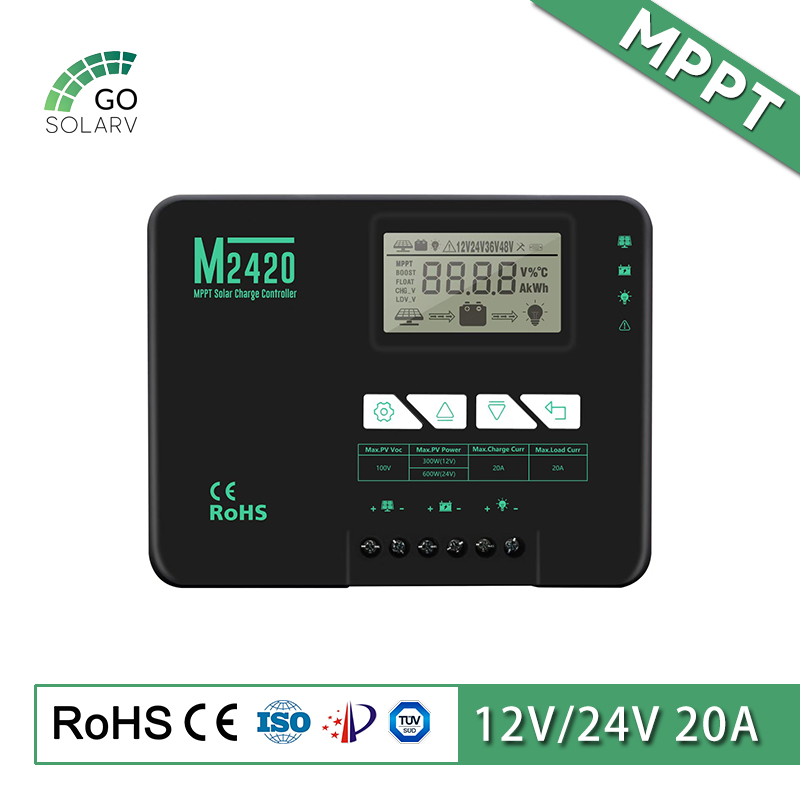

Контроллер заряда солнечных батарей MPPT 12/24 В 20 А для автодомов, яхт, морских судов и автономных аккумуляторных систем.
Описание продукта
Контроллер заряда солнечных батарей MPPT управляет зарядкой аккумулятора от солнечных панелей. Встроенный модуль отслеживания точки максимальной мощности MPPT может в режиме реального времени определять выходное напряжение солнечных панелей и отслеживать оптимальные значения напряжения и тока (VI), позволяя системе заряжать аккумулятор с максимальной выходной мощностью.
Используется в солнечных фотоэлектрических системах, координирует работу солнечных панелей, батарей и нагрузок, а также защищает батареи от перезаряда и переразряда.
- Усовершенствованная технология отслеживания двух или нескольких пиков позволяет, даже при затенении панели или повреждении ее части, формировать на вольт-амперной характеристике несколько пиков, при этом контроллер по-прежнему может точно отслеживать точку максимальной мощности.
- Встроенный алгоритм отслеживания максимальной мощности, эффективность зарядки которого примерно на 20% выше, чем у традиционного ШИМ-заряда, может значительно повысить эффективность использования энергии в фотоэлектрических системах.
- Точность отслеживания точки максимальной мощности (MPPT) достигает 99,9%.
- Подходит для гелевых батарей, герметичных батарей, батарей открытого типа, литиевых батарей и т.д.
- Режим зарядки с ограничением тока. При перегрузке панели и превышении зарядного тока контроллер автоматически снижает мощность зарядки до номинального зарядного тока.
- Поддерживается автоматическое определение напряжения батареи.
- Светодиодная индикация неисправностей, ЖК-дисплей для отображения информации о неполадках, что удобно для пользователя при определении системной неисправности.
- ЖК-экран отображает рабочие данные и состояние устройства, а также поддерживает изменение параметров контроллера.
- Стандартный протокол MODEBUS для удовлетворения потребностей связи в различных ситуациях.
- Подключение через внешний Bluetooth или мобильное приложение для просмотра процесса солнечной зарядки и накопления заряда батареи в режиме реального времени.
Параметры продукта
(Примечание: * n Когда напряжение системы составляет 12 В, n = 1; Когда напряжение системы составляет 24 В, n = 2)
| Имя параметра | Параметр |
| Модель | GS-M2420N |
| Системное напряжение | 12 В/24 В Автоматический режим (FLD/GEL/SLD) Ручной режим (Li/User) |
| Потери холостого хода | 12 мА (12 В), 10 мА (24 В) |
| Максимальное входное напряжение солнечной энергии | |
| Номинальный зарядный ток | 20А |
| Максимальная входная мощность фотоэлектрической системы | 300 Вт/12 В 600 Вт/24 В |
| Оптически управляемое напряжение | 5В*н |
| Время, контролируемое светом | 10-е |
| Номинальный разрядный ток | 20А |
| Рабочая температура | -35ºC ~ +45ºC |
| Класс защиты | IP32 |
| Масса | 1,0 кг |
| Режим связи | RS485 (Modbus) |
| Высота | ≤ 3000 м |
| Размер | 180*140*71 мм |
| Тип батареи | ФЛД | КЛЕТКА | ГЕЛЬ (по умолчанию) | ПОЛЬЗОВАТЕЛЬ (настраиваемый) | ЧТО (настраиваемый) |
| Выравнивание напряжение заряда | 14,8 В*н | 14,6 В*н | —— | По умолчанию: GEL | —— |
| Способствовать росту напряжение зарядки | 14,6 В*н | 14,4 В*н | 14.2V*n | По умолчанию: GEL | По умолчанию 14,2 В*н |
| Плавающий напряжение заряда | 13,8 В*н | 13,8 В*н | 13,8 В*н | По умолчанию: GEL | —— |
| Увеличьте напряжение возврата заряда | 13.2V*n | 13.2V*n | 13.2V*n | По умолчанию: GEL | —— |
| Переразряд обратное напряжение | 12,6 В*н | 12,6 В*н | 12,6 В*н | По умолчанию: GEL | —— |
| Переразряд Напряжение | 11.1В*н | 12,6 В*н | 12,6 В*н | По умолчанию: GEL | По умолчанию 11,1 В*н |
| Температура компенсация коэффициент | -3 мВ/2 В/℃ | -3 мВ/2 В/℃ | -3 мВ/2 В/℃ | По умолчанию: GEL | —— |
Схема

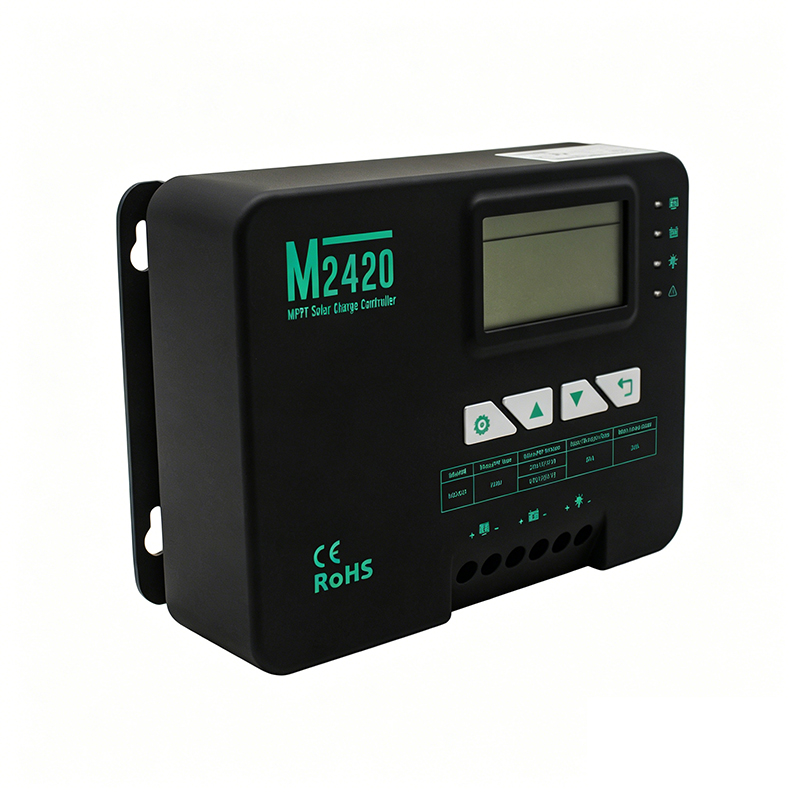

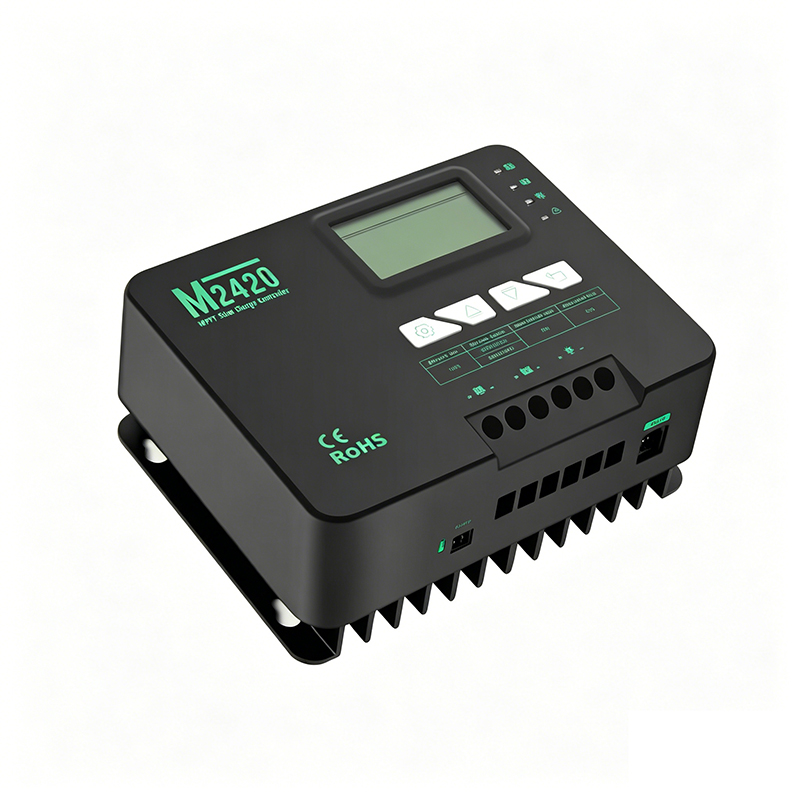

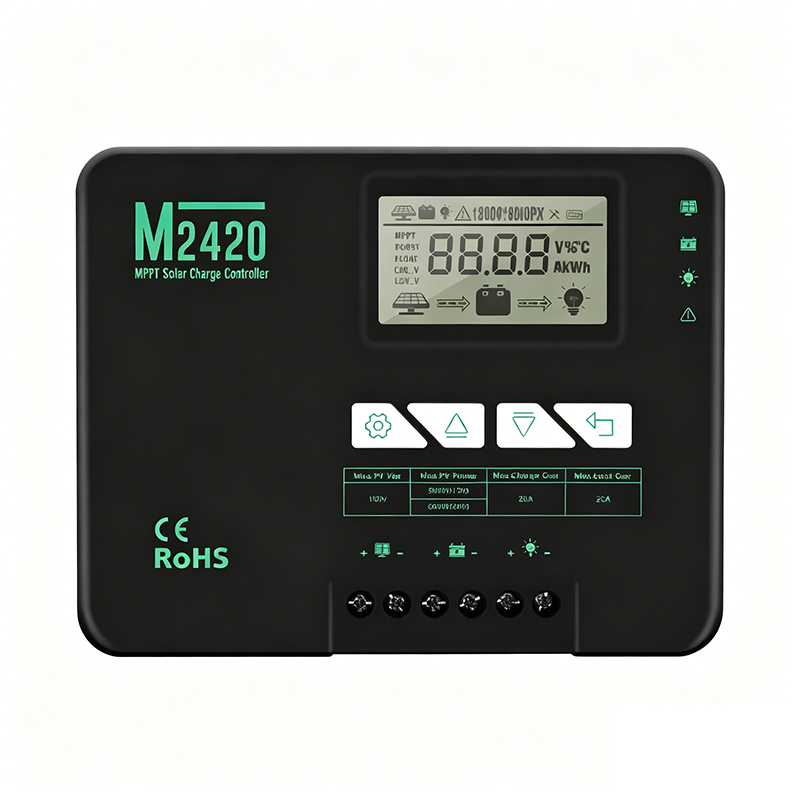

Демонстрация товара
Соответствующая информация
1.1 Основные определения
Контроллер заряда солнечных батарей, также известный как контроллер заряда-разряда фотоэлектрических элементов, является ключевым силовым электронным устройством в автономных или гибридных энергетических системах.
Его основные функции включают мониторинг выходной мощности фотоэлектрического модуля, состояния батареи и нагрузки в режиме реального времени, а также динамическую регулировку потока энергии с помощью встроенных алгоритмов для обеспечения безопасного и эффективного управления зарядом-разрядом батарей.
Кроме того, он обеспечивает многоуровневую защиту, такую как защита от перезаряда, переразряда, обратной полярности, короткого замыкания, перегрева и молнии, что значительно продлевает срок службы накопителей энергии и обеспечивает стабильную работу фотоэлектрических систем электропитания.
Его основные функции включают мониторинг выходной мощности фотоэлектрического модуля, состояния батареи и нагрузки в режиме реального времени, а также динамическую регулировку потока энергии с помощью встроенных алгоритмов для обеспечения безопасного и эффективного управления зарядом-разрядом батарей.
Кроме того, он обеспечивает многоуровневую защиту, такую как защита от перезаряда, переразряда, обратной полярности, короткого замыкания, перегрева и молнии, что значительно продлевает срок службы накопителей энергии и обеспечивает стабильную работу фотоэлектрических систем электропитания.
1.2 Ключевая роль в фотоэлектрических системах
- Автономные системы: В качестве основного блока управления он работает без поддержки сети и полностью полагается на фотоэлектрические системы и накопители энергии. Контроллер напрямую определяет эффективность и безопасность системы, что делает его критически важным для обеспечения электроснабжения в отдаленных районах и в условиях мобильной связи.
- Гибридные/микросетевые системы: Выступая в качестве узла планирования, соединяющего фотоэлектрические системы, системы хранения энергии, электросети/ветровую энергию, он обеспечивает взаимодополняемость источников энергии и оптимизацию энергоснабжения, гарантируя бесперебойное электроснабжение во время сбоев в сети.
- Системы хранения энергии для жилых, промышленных и коммерческих объектов.: Оптимизация стратегий заряда-разряда позволяет увеличить доход от выработки электроэнергии на 10–30% и снизить эксплуатационные и технические расходы, являясь важным компонентом интегрированных фотоэлектрических систем с накопителями энергии.
